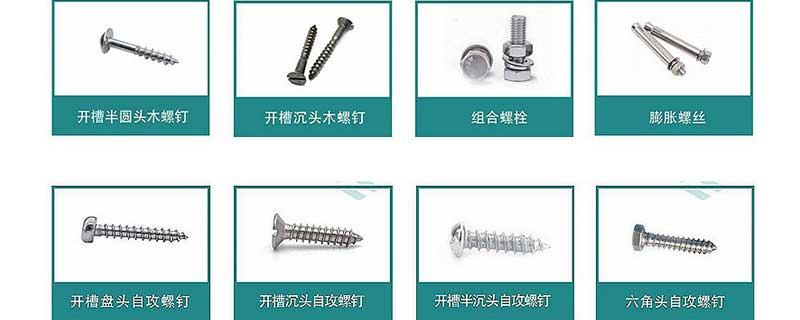

大家好今天來介紹螺栓連接及其畫法視頻(螺釘連接畫法圖文詳解視頻)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

螺栓怎么畫

螺栓的畫法如下：1.首先繪制螺栓的頂部，螺栓的頂部為六角形，然后給螺栓頂部做圓角。2.接著繪制出螺栓的螺桿，長度可根據現實需要設計，然后就是繪制螺栓的螺紋，因?yàn)槁菁y一道一道畫比價麻煩，所以機械制圖就簡化了螺紋的畫法，改為粗細實現來表示。3.然后畫出螺栓的左視圖，就是從左往右看得到的視圖，這樣可以看到螺栓頂部的樣子。4.然后對螺栓進行標注尺寸。

螺釘連接畫法圖文詳解

螺釘連接畫法一般采用比例畫法，螺釘連接多用于受力不大的零件連接。為幫助大家掌握螺釘連接畫法，匯總以下內容，利用圖文來為大家詳細介紹螺釘連接畫法。用比例畫法繪制螺釘連接，其旋入端與螺柱相同，被連接板的孔部畫法與螺栓相同。緊定螺釘連接畫法：緊定螺釘常用于定位，放松而且受力較小的情況。被連接板的孔徑取1.1d。螺釘?shù)挠行чL(zhǎng)度L=δ+bm，并根據標準校正。畫圖時注意以下兩點：(1)螺釘?shù)穆菁y終止線不能與結合面平齊，而應畫在蓋板的范圍內。(2)具有溝槽的螺釘頭部，在主視圖中應被放正，在俯視圖中規定畫成45°傾斜。螺釘連接畫法見圖所示

螺栓怎么畫

問題一：螺栓畫法 這個產品是GB/T5783-2000，六角頭螺栓 全螺紋。 尺寸c及dw是螺栓頭下凸臺的控制尺寸，主要目的是：1.避免螺栓裝配時六角頭棱邊毛刺，劃傷基體表面；2.減小螺栓頭部受附加彎曲力作用； 至于是否需要加墊圈這個取決于螺栓裝配孔的大小，螺栓裝配孔過大時就應該加墊圈以增大接觸面積，另外螺栓安裝孔是緊密間隙配合時可以不加墊圈，另外你可以查閱墊圈的標準，一般墊圈的內孔不會比螺栓直徑大太多，這樣再看下dw比墊圈內孔也不會大很多，尤其安裝彈簧墊圈的時候dw凸臺直接就脹開墊圈，沒有起到好的作用。個人建議螺栓裝配孔不宜過大，不安裝墊圈。 問題二：螺栓如何繪圖 螺栓的平面圖繪制按機械制圖標準?，F(xiàn)在的機械CAD

以上就是小編對于螺栓連接及其畫法視頻 螺釘連接畫法圖文詳解視頻問題和相關問題的解答了，希望對你有用
